Prismatic Cell manuel filmindpakningsmaskine

Model:TOB-MBFW-300
TOB-MBFW-300 er en arbejdsstation til manuel filmindpakning, der er specielt bygget til at påføre beskyttende blå isoleringsfilm på prismatiske lithium-ion-celler efter dannelsesprocessen.

Send forespørgsel

Chat nu

Produkt introduktion

Xiamen TOB New Energy Technology Co., Ltd. er en af de mest pålidelige producenter og leverandører af prismatisk celle manuel filmindpakningsmaskine i Kina. Velkommen til at købe højkvalitets prismatisk celle manuel filmindpakningsmaskine til konkurrencedygtig pris fra vores fabrik. Hvis du har spørgsmål om samarbejde, er du velkommen til at sende os en e-mail.

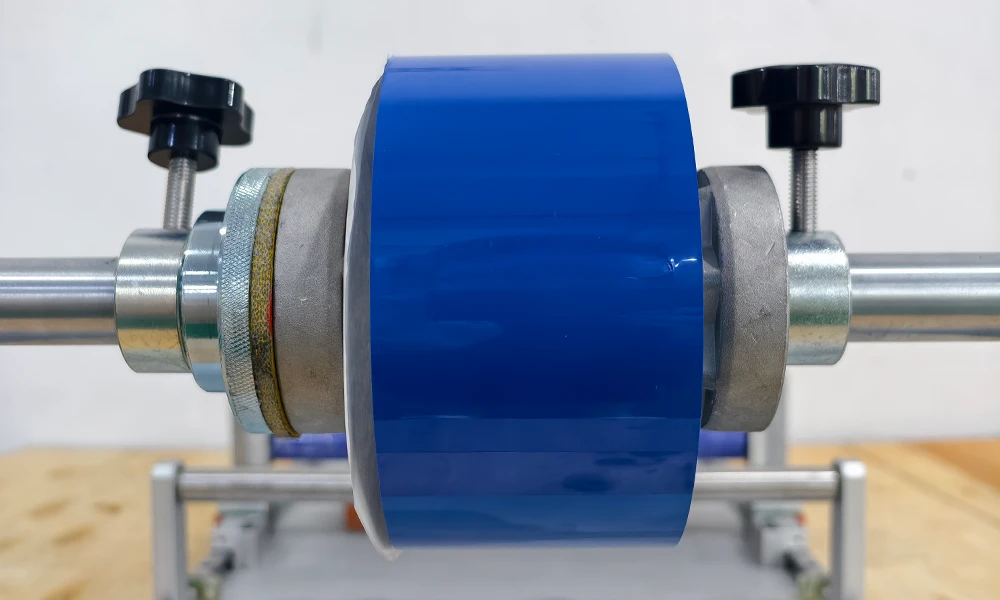

TOB-MBFW-300 manuel filmindpakningsmaskine til prismatisk celle

Specifikation

Del I: Udstyrets hovedfunktioner

1.Anvendelse:

PVC film indpakning

2. Funktionsbeskrivelse:

TOB-MBFW-300 er en arbejdsstation til manuel filmindpakning, der er specielt bygget til at påføre beskyttende blå isoleringsfilm på prismatiske lithium-ion-celler efter dannelsesprocessen.

Blå filmfremføring → Celleplacering → Indpakning → Rullepresning → Foldet kant

3. Udstyrsstrukturdiagram

Layout: L * B * H: Mindre end eller lig med 1050 mm * 500 mm * 450 mm (afhængigt af det faktiske design 3D-frysning)

4. Design kapacitet af udstyr

4.1	Nøgle tekniske parametre for udstyr
1	Indpakningsparameter	Indvendig diameter af tromlen	Mindre end eller lig med 77,2
2		Blå membranrulle diameter	Mindre end eller lig med 400 mm
4.2	Vigtige tekniske parametre
4.2.1	Manuel indpakning
1	Blå film fodring	Tromlens indre diameter er 77,2 mm; Maksimal rullediameter på blå film: 400 mm, foreløbig Blå filmvægt Mindre end eller lig med 50 kg Der er to typer slippapir, den ene med slippapir og den anden uden slippapir med enkelt-klæbning
2	Indpakningsmetode	Manuel indpakning
3	Overlapningszone	Overlappende placering i bunden Overlapningsbredde må ikke overstige 2MM Kantløftehøjde ＜ 0,5MM
4	Blå film afvikles	Konvolutten indeholder blå film og lægges på rulleskaftet og beslaget. Rullefilmen ryster ikke, trækkefilmen vipper ikke på grund af menneskelige faktorer, og rotationen sætter sig ikke fast
5	Platform til celleplacering	Platformens battericeller er placeret ved siden af kanten, og størrelsen er passende Materialeisolering og korrosionsbestandighed
6	Rullepresse	Den blå filmudjævningsvalse har en passende hårdhed og er ikke klæbrig Formdesignet på gummivalsen er rimeligt, korrosionsbestandigt-og spændingsbalanceret Den normale produktionslevetid må ikke være mindre end 3 måneder
4.3	Krav til udstyrskapacitet og andre
1	Udstyrskapacitet (PPM)	Battericellebelægning i aluminiumkabinet + tykkelsesmålende armatureffektivitet Større end eller lig med 0,5 ppm;
2	MTBF (Mean Time Between Failures)	Ugentlig MTBF større end eller lig med 20 timer; MTBF=Operationstidspunkt inden for en bestemt tidsperiode/Antal fejl inden for et bestemt tidsrum
		Til denne proces: ugentlig MTBF=ugentlig driftstid/ugentlig fejlfrekvens
		Ugentlig MTBF Større end eller lig med (6840 min ugentlig DT)/ugentlig fejlfrekvens
		Den endelige accept bør tage månedlig MTBF som det endelige acceptindeks
3	MTTR (gennemsnitlig tid til reparation)	Ugentlig MTTR Mindre end eller lig med 20 min; MTTR=Fejltid inden for en bestemt tidsperiode/Antal fejl inden for en bestemt tidsperiode
		Til denne proces: ugentlig MTTR=ugentlig fejltid/ugentlig fejlfrekvens
		Ugentlig MTTR Mindre end eller lig med Ugentlige DT/Ugentlige fejltider
		Den endelige accept kræver månedlig MTBF som den endelige acceptindikator
4	Udstyrsstøj	Udstyrsstøj Mindre end eller lig med 75dB, målt i en afstand på 1m fra udstyret
5	Designets levetid (eksklusive sårbare dele)	Større end eller lig med 5 år
6	Forbud mod kobber og zink	Komponenter, der kan komme i kontakt med batteriet, må ikke bruge kobber eller galvaniserede materialer

5. Introduktion til værktøj

En værktøjskrop

Funktion: Bære forskellige arbejdsenheder på dette armatur osv.;

Hovedkomponenter: bearbejdede dele eller profilbeslag osv.

B Test moduler og instrumentsamlinger

Funktion: Pak efterklassificeringscellerne ind med en blå film.

Hovedkomponenter: Blå filmrulleplaceringskomponent, filmfremføringsrullekomponent, batteripositioneringsmodul, blå filmskære- og adskillelsesbord, udjævningsmekanisme osv.

Del II: Tegninger og kompatible specifikationer

1. Kompatibel med krav til fodermiddel

INGEN	Model	L(mm)	B(mm)	H(mm)	Vægt (kg)	Bemærkning
1	Plan 1	55-65	12-18	80-90	Større end eller lig med 2 kg	Seneste Blueprint Tegning Dimensioner

2.Output proceskrav

Punkt	Tekniske krav	Bemærkning
Fodrings- og indpakningsmetode	En celle ad gangen for at gøre indpakningen
Fodrings- og affodringsmetode	Håndfodring

Ændringskrav

1.1 Krav til første modelskift af nye produkter: 1 person til modelskift; tid til modelskift Mindre end eller lig med 0,3H.

Krav til anden type ændring af samme produkt: 1 person til type ændring; Ændringstid Mindre end eller lig med 0,15 timer.

1.2 Bemærkning: Den første modelændring opkræver kun hardwareomkostninger, og andre gebyrer er gratis; Kun hardware- og arbejdsomkostninger vil blive opkrævet for hvert efterfølgende modelskift.

Del III: Udstyrstilbehør

Hovedkomponenter

INGEN.	funktionsmodul	Mængde	Bemærkning
1	Arbejdsstation	1	/
2	Afviklingsdel	1	/
3	Overførselsrulledel	1	/
4	Limende del	1	/
5	Film skærende del	1	/
6	Udledningsplatform	1	/

Liste over sliddele

Bemærk: Bemærkningerne i denne tabel kræver leverandørens ubetingede medvirken til at levere tegninger eller forklarende dokumenter

INGEN	Navn	Model	Cyklus	Bemærkning
1	Blå filmholder	Tilpasning	15 dage	/

3. Reservedele

Bemærk: Alle komponentmodeller og mængder i denne tabel skal leveres fuldt ud i henhold til aftalen under udstyrsaccept

INGEN.	Navn	Model	Mængde	Bemærkning
1	Celleholder	/	1	/
2	Indvendig sekskantnøgle	Værktøjssæt	1	/
3	Flad skruetrækker	6mm*125mm	1	/
4	Flad skruetrækker	6mm*125mm	1	/

4.Nøglekomponentmærke

Bemærk: De nøglekomponenter, der kræves i denne tabel, bør opfylde mærkekravene fra Part A. Ellers vil de blive anset for ikke at opfylde acceptbetingelserne og vil ikke blive accepteret.
