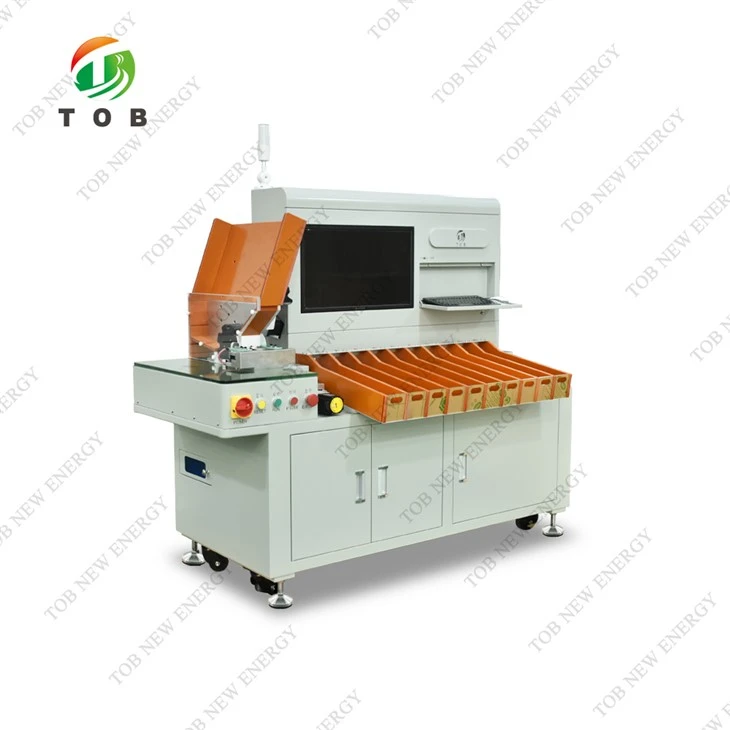

Automatisk batterisorteringsmaskine
TOB-1810B automatisk sorteringsmaskine er et universelt udstyr til automatisk test af intern modstand og spænding af cylindriske battericeller med 18650/21700/26650/26700/32650/32700. Den leveres med et internt modstands- og spændingstestsystem med høj præcision.
Automatisk batterisorteringsmaskine med scanningskodefunktion
Specifikation
TOB-1810B automatisk sorteringsmaskine er et universelt udstyr til automatisk test af intern modstand og spænding af cylindriske battericeller med 18650/21700/26650/26700/32650/32700. Den leveres med et internt modstands- og spændingstestsystem med høj præcision. Udstyret sender nøjagtigt batteriet til den tilsvarende kanal baseret på de interne modstands- og spændingsværdier indstillet på softwaren. Systemet kan opnå op til 11 sorteringsniveauer og kan teste omkring 3500-4500 battericeller i timen. Det strukturelle design er enkelt, og ydeevnen er stabil.
Teknologisk proces
Ved at indstille parametre via software fuldfører PLC'en automatisk følgende funktioner: manuelt at placere battericellerne i tragten → transportere batteriet med motoren → automatisk teste spændingen og den interne modstand → automatisk scanne koden → sende dem ind i den tilsvarende kanalslot i henhold til de indstillede parametre → optagelse og lagring af data → manuel fjernelse af battericellerne
Sorteringsmaskine
1. Udstyret har en kompakt struktur og et smukt udseende.
2. Udstyrets betjening er enkel og kræver ikke professionelt personale.
3. Udstyret styres af PLC, som er ansvarlig for batteritransport, batteritestdataindsamling og spændingsintern modstandsniveausortering.
4. Udstyret vedtager højkvalitets koldvalsede metalplademalingsstruktur.
5. Valgfri automatisk forbindelsesgrænseflade til automatisk polstringsmaskine.
6. Udstyret er udstyret med universalhjul, der let kan flyttes.
7. Udstyrskonfiguration omfatter lyd- og lysalarmer, automatisk nedlukning ved afslutning af sortering, fuldmaterialealarm, fejlalarm mv.
8. Betjeningsgrænseflade: Kinesisk og engelsk er valgfrit.
Udstyrs tekniske parametre
| Udstyrskraft | 1,6KW, 220V AC-indgang, 50Hz/60Hz |
| 1,6KW, 110V AC-indgang, 50Hz/60Hz (eksportspecifik, tilpasset) | |
| Anvendelsesområde | 18650/21700/26650/32700 cylindriske battericeller (det tilsvarende bølgehjul skal udskiftes) |
| Standard tester | HK3560 højhastighedstester, spændingsnøjagtighed 0.00001V, intern modstandsnøjagtighed 0,01mΩ |
| Valgfri tester | HK3561 tester, spændingsnøjagtighed 0.0001V, intern modstandsnøjagtighed 0,1mΩ |
| HIOKI BT3561A, Spændingsnøjagtighed 0.0001V, intern modstandsnøjagtighed 0,1mΩ | |
| HIOKI BT3562A, Spændingsnøjagtighed 0.00001V, intern modstandsnøjagtighed 0,01mΩ | |
| Batterioverførselsmekanisme | Vedtager servomotor, udstyret med planetreduktion, præcis positionering og hurtig hastighed. |
| Gearmekanisme | Vedtager servomotor, udstyret med planetreduktion, synkron remtransmission, præcis positionering og hurtig hastighed. |
| Testmekanisme | Vedtager 3250 DC-motor, præcis positionering og lang levetid. |
| Graderet battericellemekanisme | Vedtager 3250 DC-motor, præcis positionering og lang levetid. |
| Antal kanaler | 10 OK gear, 1 NG gear |
| Spændingsindstilling | 0.00000V-6.00000V |
| Intern modstandsindstilling | 000.00mΩ - 999.99mΩs |
| Produktionseffektivitet | Cirka 3500-4800 battericeller i timen |
| Test effekt | Gentagne test, fremragende effekt |
| Kontrolenhed | Xinjie 6-Axis PLC Programmør |
| Bevægelseskomponenter | Gearskiftet anvender servomotorer til præcis positionering. |
| Udstyrsdimensioner | L1038*B1598*H1550MM |
| Udstyrs vægt | Cirka 260 kg |
| Automatisk indsamling af produktionsmængde, visning af aktuel produktionseffektivitet, automatisk scanning af kode til registrering af bundne data, databaseformat .mdb, dataposter gemt på sorteringsmaskinens lokale vært, og kan tilsluttes fabrikkens MES-systemdatabase. | |
| Test datalagring på USB-drev. Efter nedlukning skal du kopiere dataene til computeren. Mængden af data, der er gemt på USB-drevet, afhænger af USB-drevets hukommelse. Når lagerpladsen er utilstrækkelig, vil de tidligste data automatisk blive overskrevet. USB-flashdrevet leveres af kunden, og denne funktion er slået fra på enheden, når testdataene ikke er gemt. | |
| Udstyrsfejlfinding er enkel, nem at lære og forstå med indbyggede fejlalarmer. | |
Udstyrskonfigurationsliste
|
Navn |
ANTAL |
Spec. |
|
PLC |
1 STK |
|
|
Vise |
1 STK |
|
|
IPC |
1 STK |
|
|
Graderet servomotor |
1 STK |
57HB80-0821 |
|
Udladnings servomotor |
1 STK |
60HB100-0821S |
|
Servo motor driver |
2 STK |
DM2405M |
|
Graderet synkronbælte |
1 STK |
25-889-25 |
|
Graderet skubbecylinder |
10 STK |
TDA10-30 |
|
DC motor kontrol bundkort |
1 STK |
3560-V0 |
|
Standard tester |
1 STK |
HK3560 |
|
Test nål |
20 STK |
PH-18M23L |
|
Sensor |
1 SÆT |
|
|
Skift strømforsyning |
1 STK |
LM150-20B24 |
|
Skift strømforsyning |
1 STK |
LM350-10B48 |
|
Tilbehør |
1 SÆT |
|
|
Kontrolsystem |
1 STK |
|
|
Udstyrsramme |
1 STK |
Stel af aluminiumslegering, metalplade med bagemaling |
Driftsmiljø
Indendørstemperatur: -30 grader ~70 grader .
Indendørs luftfugtighed: under 75%.
Fabrikssted: ingen forurening eller stærk elektromagnetisk interferens.

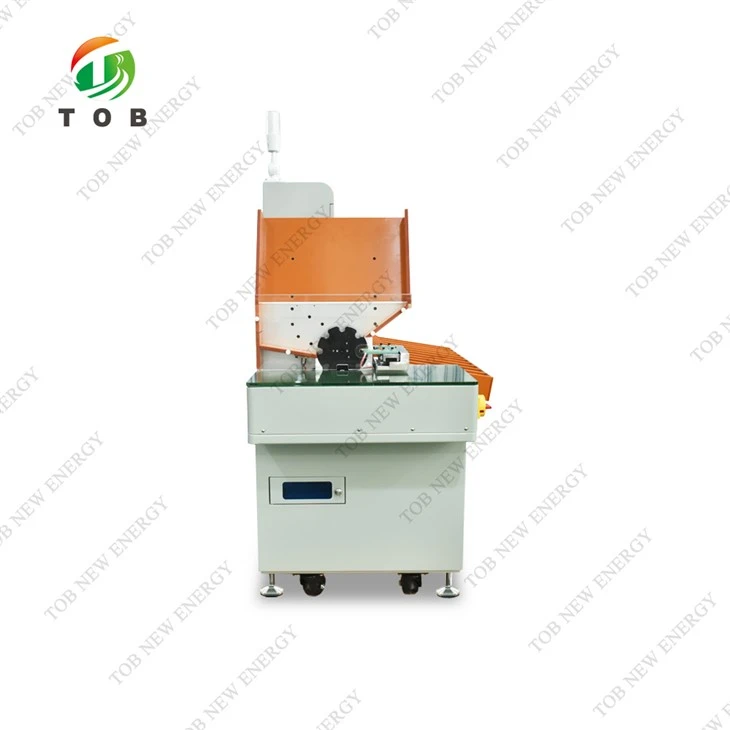

Produkt Display
