Model: TOB-F200W-T3
TOB-F200W-T3 er en rulle-til-rulle kobberfolie-laserboremaskine med tre 200 W fiberlasere og tre 100x100 mm scanningsfeltlinser. Den kører folie op til 300 mm bred og 10 μm tyk, holder huldiameter og hulstigning til ±0,01 mm og korrigerer webposition med en 1ms respons.

Send forespørgsel

Chat nu

Produkt introduktion

Xiamen TOB New Energy Technology Co., Ltd. er en af de mest pålidelige producenter og leverandører af kobberfolie laserboremaskine i Kina. Velkommen til at købe højkvalitets kobberfolie laserboremaskine til konkurrencedygtig pris fra vores fabrik. Hvis du har spørgsmål om samarbejde, er du velkommen til at sende os en e-mail.

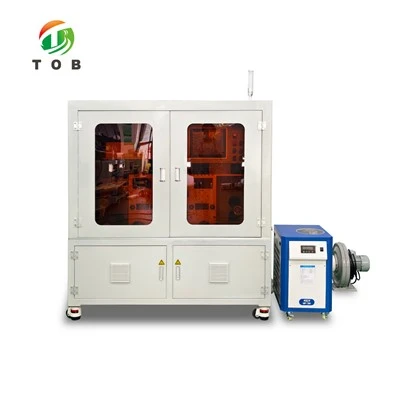

Kobberfolie laserboremaskine

Specifikation

Produktoversigt

TOB-F200W-T3 er en rulle-til-rulle kobberfolie-laserboremaskine bygget til lithium-ion batteristrømaftagerfolier. Det optiske sæt er tredoblet snarere end enkelthoved: tre 200W fiberlasere, tre højhastigheds højpræcisionsscanningsgalvanometre og tre 100×100 mm scanningsfeltlinser, der arbejder på tværs af et 300×300 mm boreområde på en 320×320 mm platform. Kobberfolie op til 300 mm bred og op til 10 μm tyk håndteres på 3-tommer af- og tilbagespolingsaksler med automatisk oprulning til en maksimal rullediameter på 300 mm.

Maskinen er bygget op omkring webhåndtering lige så meget som omkring laseren. Korrektionssystemet holder foliepositionen til ±0,2 mm med en 1ms respons, og den samlede korrektionsnøjagtighed er angivet til ±0,15 mm, hvilket producenten forholder sig til råmaterialets kantregularitet. Både af- og tilbagespoling kører på servomotorer med hurtig fastspænding og parametre indstillet på en 4,3 tommer touchskærm, mens operatørstationen er en Windows 10 pc med en skærm på mindst 12,4 tommer. Borelængde indstilles på touchskærmen, så maskinen stopper selv for enden af længden.

Tekniske specifikationer

1. Lasersystemkonfiguration

Punkt	Specifikation	Mærke	Antal (sæt)
Laserkilde	Fiberlaser / effekt: 200W	/	3
Laser scanning galvanometer	Høj hastighed, høj præcision	Saipusen	3
Laser scanning felt linse	100*100 mm	JGZOE	3

2. Vigtigste præstationsparametre

Parameter	Værdi
Maskinens dimensioner	Ca.. 500mm × 1000mm × 1600mm
Fungere	Boring i kobberfolie
Fugtighed / temperatur	5-50 grader / 10-90 %
Maskinstøj	Under 60dB
Kobberfolie materiale bredde	Mindre end eller lig med 300 mm
Kobberfolie materialetykkelse	Mindre end eller lig med 10 μm
Borehastighed	Ca. . 100 μm: 0,013/min; 200 μm: 0,016/min; 500 μm: 0,085/min (afhængigt af det faktiske huldesign)
Nøjagtighed i huldiameter	± 0,01 mm
Nøjagtighed af hulstigning	± 0,01 mm
Kantkorrektions nøjagtighed	± 0,2 mm
Kantkorrektionskontrol	Svar 1ms
Samlet korrektionsnøjagtighed	± 0,15 mm (relateret til råmaterialets kantregularitet)
Kobberfolie rulle diameter	Mindre end eller lig med 300 mm
Maskindriftstilstand	Automatisk oprulning (maksimal rullediameter 300 mm)
Afrul akseldiameter	3 inch
Spol akseldiameter tilbage	3 inch
Laser boreområde	300 mm × 300 mm
Boreplatform størrelse	320 mm × 320 mm
Laser energi	200W
Laser liv	Større end eller lig med 100.000 timer (vedligeholdelsesfri)
Betjeningsgrænseflade	Touchskærm 4,3 tommer
Ekstra input-enhed	Windows 10-computer medfølger, skærm større end eller lig med 12,4 tommer

3. Mekaniske og elektroniske funktioner

Ingen.	Fungere
1	Maskinen har en tydelig trefarvet statusindikator og en hørbar og visuel alarmfunktion
2	Arbejdsbordet er udstyret med manuel, auto-, pause- og nødstopknapper
3	Efter en alvorlig maskinfejl lukkes maskinen ned og genstartes, og udstyret vender tilbage til sin oprindelige tilstand
4	Manuel og automatisk tilstand skiftes med en knap
5	Af- og tilbagespolingsstationerne kan hurtigt spændes fast
6	Både af- og tilbagespoling bruger servomotorer, og kontrolparametrene indstilles på touchskærmens interface
7	Borelængden indstilles på berøringsskærmen; når maskinen når den indstillede længde stopper den automatisk og giver en hørbar og visuel alarm med en prompt på touchskærmens interface
8	I automatisk tilstand, til helvalseboring: når afrulningsrullen løber tør, stopper maskinen efter en forsinkelse og giver en hørbar og visuel alarm med en prompt på berøringsskærmens grænseflade; forsinkelsestiden kan indstilles
9	Boreaffald opsamles i en affaldsindsamlingsboks; hver hulform er ensartet, 99% af snavset fjernes, og det klæber ikke til materialet
10	Berøringsskærmens startside viser den borede rullelængde i mm med en visningsfejl på ± 2 mm
11	Maskinparametre kan genkaldes i grupper; gruppenavnene kan redigeres og gemmes
12	Maskinen har røgudsugning og støvudsugning
13	Hvis laseren ikke udsender lys konstant under drift, stopper maskinen og giver en akustisk og visuel alarm
14	Komponenterne, der anvendes i kredsløbet, overholder CE-standarder
15	Maskinfødderne bruger Fuma hjul
