Introduktion: Hvorfor forseglingskvalitet er kritisk i posecellebatterier

Posecellebatterier er meget udbredt i forbrugerelektronik, elektriske køretøjer og energilagringssystemer på grund af deres høje energitæthed, lette struktur og fleksible design. Sammenlignet med cylindriske og prismatiske celler bruger poseceller lamineret aluminiumlamineret film som den ydre emballage i stedet for en stiv metalkasse. Denne struktur giver bedre pladsudnyttelse og lavere vægt, men den gør også forseglingsprocessen meget mere kritisk. Enhver defekt i tætningsområdet kan føre til elektrolytlækage, fugtindtrængning, gasudslip eller intern forurening, hvilket kan påvirke batteriets ydeevne, sikkerhed og levetid alvorligt. Af denne grund er forseglingskvalitetskontrol et af de vigtigste trin i fremstilling af poseceller.

Ved batteriproduktion afsluttes posecelleforseglingen normalt efter elektrolytfyldning og vakuumbehandling. Den laminerede aluminiumsfilm forsegles af varmeforseglingsudstyr for at danne et lufttæt kabinet, der beskytter den indvendige elektrodestak. Forseglingsområdet skal opretholde en stærk mekanisk styrke og fremragende barriereydelse under lang-drift, selv under temperaturændringer, intern gasudvikling og ekstern mekanisk belastning. Hvis forseglingen ikke er ensartet, eller hvis filmen er beskadiget under forarbejdningen, kan der opstå mikroskopiske lækagebaner langs forseglingskanten. Disse små defekter er ofte svære at opdage visuelt, men kan føre til gradvis fejl under opbevaring eller cykling.

Lækage i poseceller er ikke forårsaget af en enkelt faktor. Det kan være relateret til forseglingstemperatur, tryk og tid, men det kan også være forårsaget af materialefejl, forurening, forkert justering eller beskadigelse af den laminerede aluminiumsfilm. I nogle tilfælde opstår lækage umiddelbart efter forsegling, mens forseglingen i andre tilfælde først kan svigte efter dannelse, ældning eller transport. Fordi poseceller ikke har en stiv skal til at give yderligere beskyttelse, bestemmer pålideligheden af ​​varmeforseglingsprocessen direkte pålideligheden af ​​hele batteriet.

En anden vigtig udfordring er, at lækage af poseceller ofte er svære at identificere i tidlige produktionsstadier. En celle kan virke normal efter forsegling, men små defekter i forseglingslaget kan tillade, at fugt eller luft langsomt trænger ind over tid. Dette kan føre til elektrolytnedbrydning, gasdannelse, hævelse eller kapacitetstab. I stor-produktion kan selv en lille forseglingsfejl-rate resultere i betydeligt udbyttetab, hvorfor producenterne skal bruge pålidelige inspektionsmetoder til at opdage lækage, før cellerne går i gang med den næste proces.

For at sikre stabil produktionskvalitet skal ingeniører forstå både årsagerne til tætningslækage og de tilgængelige detektionsmetoder. Årsagerne kan komme fra udstyrsparametre, design af forseglingsværktøj, kvalitet af aluminiumlamineret film, elektrodejustering eller operatørfejl. Detektionsmetoder kan omfatte visuel inspektion, vakuumlækagetest, trykfaldstest, heliumlækagedetektion og andre ikke-destruktive testteknikker, der bruges i moderne batterifabrikker. Valg af den korrekte detektionsmetode afhænger af produktionsskalaen, cellestørrelsen og det krævede kvalitetsniveau.

I denne artikel vil vi analysere problemet trin for trin fra et ingeniørperspektiv. Først vil vi gennemgå strukturen af ​​posecelleemballage og den grundlæggende forseglingsproces, derefter undersøge de mest almindelige årsager til forseglingslækage i virkelig produktion og til sidst introducere praktiske detektionsmetoder, der bruges i laboratorielinjer, pilotlinjer og masseproduktionslinjer. At forstå disse faktorer er afgørende for batteriproducenter, forskningslaboratorier og udstyrsingeniører, der ønsker at forbedre posecellernes pålidelighed og reducere produktionsfejl.

I det næste afsnit vil vi se på strukturen af ​​posecelleemballage og forklare, hvordan den aluminiumlaminerede film, forseglingslaget og elektrodestakken kombineres under indkapslingsprocessen, hvilket vil hjælpe med at afklare, hvorfor forseglingsdefekter let kan opstå, hvis processen ikke er ordentligt kontrolleret.

Struktur af posecelleemballage og forseglingsmekanisme

For at forstå, hvorfor der opstår lækage i poseceller, er det nødvendigt først at undersøge strukturen af ​​emballagematerialet og forseglingsmekanismen. I modsætning til cylindriske eller prismatiske batterier, som er afhængige af stive metalindkapslinger, bruger poseceller en lamineret aluminiumlamineret film, der samtidig skal yde mekanisk beskyttelse, kemisk modstandsdygtighed og langtidsforseglingsevne. Denne flerlagsstruktur er i sagens natur mere følsom over for procesforhold, hvilket gør forseglingskvaliteten meget afhængig af både materialeintegritet og udstyrspræcision.

Pungfilmen består typisk af tre hovedlag. Det ydre lag er normalt en polymer såsom nylon (PA), som giver mekanisk styrke og punkteringsmodstand. Mellemlaget er en aluminiumsfolie, der fungerer som en barriere mod fugt, ilt og lys. Det indre lag er en varme-forseglelig polymer, sædvanligvis polypropylen (PP), som smelter og binder under forseglingsprocessen for at danne en lufttæt lukning. Disse lag er bundet sammen gennem klæbende laminering, hvilket skaber en kompositfilm, der kombinerer fleksibilitet med barriereydelse.

Forseglingsprocessen afhænger primært af opførselen af ​​det indre varme-forseglingslag. Når varme og tryk påføres, blødgøres eller smelter polymerlaget og flyder for at udfylde mikroskopiske mellemrum mellem de to filmoverflader. Under kontrolleret tryk smelter de smeltede lag sammen og danner ved afkøling en kontinuerlig tætningsgrænseflade. Kvaliteten af ​​denne grænseflade afgør, om posen kan opretholde langtids-hermeticitet. Hvis polymeren ikke smelter helt, eller hvis trykket er utilstrækkeligt, kan hulrum eller svage bindingszoner forblive. Disse defekter kan senere udvikle sig til lækageveje under mekanisk belastning eller internt tryk.

Ved praktisk batterifremstilling er poseforsegling normalt opdelt i flere trin. Efter elektrodestabling eller vikling indsættes cellen i posefilmen, og tre sider er for-forseglet for at danne et hulrum. Elektrolyt injiceres derefter under vakuum, hvilket tillader væsken at trænge ind i elektrodestrukturen. Efter et afgasnings- eller vakuumforseglingstrin forsegles den sidste side for at fuldende kabinettet. Hvert forseglingstrin skal kontrolleres præcist, fordi defekter, der indføres på et hvilket som helst tidspunkt, kan kompromittere hele pakken.

Selve tætningsområdet er en kritisk zone. Den skal opretholde tilstrækkelig bredde og ensartethed for at sikre mekanisk styrke og barriereydelse. Hvis tætningsbredden er for smal, kan der opstå spændingskoncentrationer i kanterne, hvilket øger risikoen for delaminering eller revner. Hvis tætningstrykket er ujævnt, kan nogle områder binde ordentligt, mens andre forbliver svage. Derudover kan forurening i forseglingsområdet-såsom elektrolytrester, støv eller elektrodepartikler- forhindre korrekt binding af polymerlagene, hvilket skaber mikro-kanaler, der tillader gas eller væske at undslippe.

En anden vigtig faktor er grænsefladen mellem elektrodefligene og posefilmen. I mange posecelledesign strækker metalflige sig gennem forseglingsområdet for at forbinde de interne elektroder til eksterne kredsløb. Disse faner introducerer kompleksitet til forseglingsprocessen, fordi filmen skal forsegle tæt omkring materialer med forskellige termiske og mekaniske egenskaber. Forkert kontrol af temperatur eller tryk i dette område kan føre til ufuldstændig forsegling eller beskadigelse af filmen, hvilket gør den til et af de mest almindelige steder for lækage.

Den mekaniske opførsel af posecellen under drift påvirker også tætningens pålidelighed. Under opladning og afladning kan gasudvikling og temperaturændringer få cellen til at udvide sig og trække sig sammen. Denne cykliske belastning overføres til tætningsområdet, som skal forblive intakt over tusindvis af cyklusser. Hvis tætningsgrænsefladen indeholder mikro-defekter, eller hvis bindingsstyrken er utilstrækkelig, kan gentagne belastninger gradvist forstørre disse defekter, hvilket i sidste ende fører til synlig lækage eller hævelse.

På grund af disse strukturelle og procesegenskaber er posecelleforsegling i sagens natur mere følsom end forsegling af stive batteriformater. Kvaliteten af ​​den laminerede aluminiumsfilm, renheden af ​​forseglingsoverfladen og præcisionen af ​​varmeforseglingsudstyr spiller alle væsentlige roller for at bestemme den endelige ydeevne. Selv når processen virker stabil, kan små variationer i temperatur, tryk eller justering introducere defekter, der ikke er umiddelbart synlige, men som kan påvirke langsigtet-pålidelighed.

Forståelse af strukturen og tætningsmekanismen giver grundlaget for at analysere lækageproblemer. I det næste afsnit vil vi undersøge de mest almindelige årsager til lækage af posecelleforsegling, herunder proces-relaterede problemer, materialefejl og driftsfaktorer, der fører til forseglingsfejl i virkelige produktionsmiljøer.

Vigtigste årsager til lækage af posecelleforsegling

Tætningslækage i poseceller er sjældent forårsaget af en enkelt faktor. I de fleste tilfælde er det resultatet af interaktioner mellem procesparametre, materialeegenskaber, udstyrets tilstand og miljøfaktorer. Selv når hver parameter ser ud til at være inden for specifikationerne, kan små afvigelser kombineres for at skabe svage tætningsgrænseflader eller mikroskopiske lækageveje. Fra et ingeniørmæssigt perspektiv kan lækageårsager groft kategoriseres i tre grupper:proces-relaterede problemer, materiale-relaterede defekter og kontaminerings- eller håndteringsproblemer. At forstå, hvordan disse faktorer påvirker tætningsgrænsefladen, er afgørende for at identificere de grundlæggende årsager og implementere effektive modforanstaltninger.

1. Proces-relaterede årsager

Varmeforseglingsprocessen er meget følsom over for temperatur, tryk og tid. Disse tre parametre bestemmer, om det indre polymerlag af posefilmen fuldt ud kan smelte, flyde og binde til en kontinuerlig grænseflade. Hvis nogen af ​​disse parametre ikke kontrolleres korrekt, kan der opstå tætningsfejl.

Et almindeligt problem erutilstrækkelig tætningstemperatur. Når temperaturen er for lav, smelter det indvendige tætningslag ikke helt, hvilket resulterer i svag vedhæftning og dårlig vedhæftning. Selvom forseglingen kan virke intakt visuelt, kan grænsefladen indeholde mikro-hulrum, der senere kan udvikle sig til lækageveje. Omvendtfor høj temperaturkan nedbryde polymeren eller beskadige det klæbende lag mellem aluminiumsfolien og den ydre film, hvilket reducerer den mekaniske styrke og forårsager delaminering over tid.

Pres er lige så vigtigt.Utilstrækkeligt trykforhindrer den smeltede polymer i at komme i fuld kontakt og udfylde overfladeuregelmæssigheder, mensfor stort trykkan presse det smeltede lag ud, reducere tætningstykkelsen eller endda beskadige aluminiumslaget. Ujævn trykfordeling over tætningsområdet kan skabe områder med uensartet bindingsstyrke, som er særligt udsat for lækage under mekanisk belastning.

Forseglingstiden spiller også en afgørende rolle. Hvis opholdstiden er for kort, har polymeren muligvis ikke tid nok til at flyde og binde ordentligt. Hvis den er for lang, kan der opstå overophedning eller materialedeformation. I høj-produktionslinjer bliver det mere udfordrende at opretholde ensartet forseglingstid på tværs af alle celler, hvilket øger risikoen for variation i forseglingskvaliteten.

2. Væsentlige-relaterede årsager

Kvaliteten og konsistensen af ​​den aluminiumlaminerede film påvirker direkte tætningsydelsen. Variationer i filmtykkelse, belægningens ensartethed eller klæbende binding mellem lag kan føre til inkonsekvent tætningsadfærd. For eksempel, hvis det indre forseglingslag har ujævn tykkelse, kan nogle områder smelte og binde ordentligt, mens andre forbliver under-forseglede.

Defekter i filmen, såsom nålehuller, ridser eller mikro-revner, kan også skabe lækageveje. Disse defekter kan opstå under filmfremstilling, transport eller håndtering. Selvom forseglingsprocessen er godt kontrolleret, kan en defekt film ikke give pålidelig barriereydelse.

Materialekompatibilitet er en anden vigtig faktor. Forseglingsadfærden afhænger af det indre polymerlags smelteegenskaber. Hvis forskellige partier af film har lidt forskellige smeltetemperaturer eller sammensætninger, giver de samme forseglingsparametre muligvis ikke ensartede resultater. Dette er særligt kritisk i stor-produktion, hvor små variationer i materialeegenskaber kan føre til betydelige forskelle i udbytte.

Elektrode- og fligmaterialer kan også påvirke tætningskvaliteten. Tilstedeværelsen af ​​metalflige i tætningsområdet introducerer diskontinuiteter i grænsefladen. Hvis tætningsparametrene ikke er optimeret til disse områder, kan der opstå huller eller svag binding omkring fligene, hvilket gør dem til en almindelig kilde til lækage.

3. Forurenings- og håndteringsproblemer

Forurening i tætningsområdet er en af ​​de hyppigste årsager til lækage i rigtige produktionsmiljøer. Stoffer som elektrolytrester, støvpartikler eller elektrodeaffald kan forhindre korrekt binding mellem polymerlagene. Selv en lille mængde forurening kan skabe en mikro-kanal, der tillader gas eller væske at passere gennem forseglingen.

Elektrolytforurening er særligt problematisk. Under påfyldning og håndtering kan små mængder elektrolyt spredes til tætningsområdet. Fordi elektrolytkomponenter kan interferere med polymerbinding, kan deres tilstedeværelse reducere tætningsstyrken betydeligt. I nogle tilfælde kan forseglingen i begyndelsen virke acceptabel, men svigte under opbevaring eller cykling på grund af kemisk interaktion ved grænsefladen.

Forkert håndtering kan også beskadige posefilmen før forsegling. Ridser, folder eller mekanisk deformation kan svække filmstrukturen, hvilket gør den mere modtagelig for lækage. Forskydning under tætning kan resultere i ujævn trykfordeling eller ufuldstændig tætningsbredde, hvilket yderligere øger risikoen for defekter.

4. Udstyrs- og værktøjsfaktorer

Tætningsudstyrets tilstand og design spiller også en væsentlig rolle. Slidte eller forurenede tætningshoveder kan føre til ujævn temperaturfordeling eller uensartet tryk. Hvis varmeelementet ikke holder en stabil temperatur over hele tætningsbredden, kan nogle områder være under-forseglede, mens andre er overophedede.

Værktøjsjustering er en anden kritisk faktor. Forkert forseglingskæber kan skabe ujævn trykfordeling, hvilket fører til svag binding i visse områder. Derudover kan utilstrækkelig kontrol af afkøling efter forsegling påvirke krystallisationen og størkningen af ​​polymerlaget, hvilket påvirker den endelige forseglingsstyrke.

5. Sammenfatning af lækageårsager

De vigtigste årsager til lækage af posecellers forsegling kan opsummeres som følger:

• Forkerte varmeforseglingsparametre (temperatur, tryk, tid)
• Variationer eller defekter i aluminium lamineret film
• Forurening i tætningsområdet (elektrolyt, støv, partikler)
• Mekanisk beskadigelse eller fejljustering under håndtering
• Udstyr ustabilitet eller dårlig vedligeholdelse

I praksis er lækage ofte et resultat af flere faktorer, der virker sammen snarere end et enkelt isoleret problem. For eksempel kan en lidt lav forseglingstemperatur kombineret med mindre forurening være nok til at skabe en lækagebane, som ikke ville opstå, hvis begge faktorer blev kontrolleret uafhængigt.

At forstå disse grundlæggende årsager danner grundlaget for at forbedre forseglingskvaliteten. I det næste afsnit vil vi fokusere specifikt på varmeforseglingsprocesproblemer og analysere, hvordan parameterkontrol, udstyrsdesign og procesoptimering kan reducere lækagerisikoen ved fremstilling af poseceller.

Problemer med varmeforseglingsprocessen og deres indvirkning på lækage

Blandt alle de faktorer, der fører til lækage af poseceller, er varmeforseglingsprocessen den mest direkte og følsomme. Selv når materialerne er kvalificerede, og håndteringen er velkontrolleret, kan ukorrekte varmeforseglingsparametre eller ustabile udstyrsforhold stadig resultere i svage forseglinger eller mikroskopiske defekter. Fordi forsegling er det sidste trin, der definerer posens integritet, er ethvert problem, der introduceres på dette trin, vanskeligt at rette op på senere. Af denne grund er en detaljeret forståelse af varmeforseglingsadfærd og almindelige procesafvigelser afgørende for at forbedre pålideligheden.

1. Temperaturkontrol og termisk fordeling

Temperaturen er den primære faktor, der bestemmer, om det indre tætningslag kan smelte og binde ordentligt. Men i virkelig produktion er problemet ikke kun den absolutte temperaturværdi, men også densensartethed og stabilitetpå tværs af tætningsgrænsefladen.

Hvis temperaturen er for lav, vil polymerlaget ikke smelte helt, hvilket resulterer i ufuldstændig sammensmeltning og svag binding. Dette skaber ofte mikro-tomrum langs forseglingsgrænsefladen, som er usynlige for det blotte øje, men kan blive til lækagekanaler under tryk eller under længere-opbevaring. På den anden side kan for høj temperatur nedbryde polymeren, beskadige klæbelaget mellem aluminium og yderfilm eller endda forårsage lokal udtynding af forseglingslaget. Disse effekter reducerer den mekaniske styrke og øger risikoen for delaminering.

Et andet almindeligt problem er ujævn temperaturfordeling langs tætningshovedet. I brede forseglingsområder, især for poseceller i store-format, kan små temperaturgradienter føre til inkonsekvent forseglingskvalitet. Nogle områder kan opnå korrekt binding, mens andre forbliver under-forseglede. Denne type defekt er særlig vanskelig at opdage, fordi forseglingen generelt kan virke normal, mens den indeholder lokale svage punkter.

2. Trykensartethed og mekanisk stabilitet

Tryk arbejder sammen med temperatur for at sikre, at den smeltede polymer flyder og udfylder mikroskopiske overfladeuregelmæssigheder. Der skal dog påføres tryk ensartet over hele tætningsbredden. Enhver variation i trykfordelingen kan føre til ikke-ensartet bindingsstyrke.

Utilstrækkeligt tryk forhindrer korrekt kontakt mellem tætningslagene og efterlader huller, der senere kan blive til lækagebaner. For stort tryk kan på den anden side presse den smeltede polymer ud, reducere den effektive tætningstykkelse eller endda beskadige aluminiumslaget. I ekstreme tilfælde kan for højt tryk forårsage mekanisk deformation af posefilmen, hvilket skaber spændingskoncentrationszoner, der svækker forseglingen over tid.

Mekanisk stabilitet af tætningsudstyret er også kritisk. Forskydning af tætningskæber, slid på mekaniske komponenter eller deformation af tætningshovedet kan alle føre til ujævn trykfordeling. I høje-produktionslinjer kan selv små mekaniske afvigelser resultere i betydelig variation i forseglingskvaliteten på tværs af batcher.

3. Forseglingstid og proceskonsistens

Forseglingstid, ofte defineret som opholdstiden, hvorunder varme og tryk påføres, påvirker direkte graden af ​​polymersammensmeltning. Hvis forseglingstiden er for kort, har polymeren muligvis ikke tilstrækkelig tid til at smelte og flyde, hvilket resulterer i ufuldstændig binding. Hvis den er for lang, kan overdreven varmepåvirkning nedbryde materialet eller forårsage uønsket deformation.

I automatiserede produktionslinjer er det vigtigt at opretholde ensartet forseglingstid for hver celle. Variationer i transportbåndets hastighed, positioneringsnøjagtighed eller udstyrs responstid kan føre til udsving i opholdstiden. Disse udsving er muligvis ikke indlysende under korte produktionsserier, men kan akkumulere over tid, hvilket fører til øgede defektrater.

4. Køleadfærd og forseglingsstørkning

Efter at varme og tryk er påført, skal tætningsgrænsefladen afkøle og størkne for at danne en stabil binding. Afkølingsprocessen overses ofte, men den spiller en vigtig rolle i bestemmelsen af ​​den endelige tætningsstyrke.

Hvis afkølingen er for hurtig eller ujævn, kan der udvikles indre spændinger i polymerlaget, hvilket reducerer vedhæftningsstyrken. Hvis afkølingen er utilstrækkelig, kan polymeren forblive delvist smeltet, hvilket fører til deformation, når der påføres eksterne kræfter. Kontrolleret afkøling sikrer, at polymeren krystalliserer eller størkner ensartet, hvilket skaber en ensartet og stabil tætningsgrænseflade.

I nogle avancerede tætningssystemer bruges aktiv køling eller kontrollerede temperaturprofiler for at forbedre konsistensen. Disse systemer hjælper med at sikre, at hver tætning oplever den samme termiske historie, hvilket reducerer variationen i bindingskvaliteten.

5. Kanteffekter og tætningsgeometri

Geometrien af ​​forseglingsområdet påvirker også effektiviteten af ​​varmeforseglingsprocessen. Ved kanterne af tætningen kan varmeoverførsel og trykfordeling afvige fra det centrale område. Dette kan føre til svagere binding ved kanterne, som ofte er de første steder, hvor der opstår lækage.

Derudover skaber tilstedeværelsen af ​​flige eller uregelmæssige former i tætningsområdet diskontinuiteter, der komplicerer varme- og trykfordelingen. Hvis forseglingshovedet ikke er korrekt designet til at rumme disse funktioner, kan der dannes huller eller svage bindingszoner omkring fligene. Optimering af tætningshovedets design og sikring af korrekt justering er derfor afgørende for at opretholde en ensartet tætningskvalitet.

6. Interaktion mellem procesparametre

I virkelige produktionsmiljøer virker temperatur, tryk og tid ikke uafhængigt. De interagerer på en koblet måde, hvilket betyder, at en ændring i en parameter kan kræve justering af de andre. For eksempel kan en lidt lavere temperatur kompenseres af længere forseglingstid eller højere tryk, men denne kompensation har grænser. Drift uden for det optimale parametervindue øger risikoen for defekter, selvom individuelle parametre forekommer acceptable.

På grund af denne interaktion bør procesoptimering fokusere på at identificere et stabilt driftsvindue frem for blot at indstille individuelle parametre. Dette kræver ofte systematiske eksperimenter og realtidsovervågning for at sikre, at alle parametre forbliver inden for det ønskede område under produktionen.

7. Resumé

Problemer med varmeforseglingsprocessen er en af ​​de mest direkte årsager til lækage af poseceller. Problemer som ustabil temperatur, ujævnt tryk, forkert forseglingstid og forkert afkøling kan alle føre til svag binding eller mikroskopiske defekter. I modsætning til nogle materiale-relaterede problemer kan disse problemer ofte gentages og kan rettes gennem udstyrskalibrering, procesoptimering og forbedrede kontrolsystemer.

Men fordi forseglingsprocessen er meget følsom, kan selv små afvigelser have en væsentlig indvirkning på langsigtet-pålidelighed. Af denne grund skal producenterne ikke kun kontrollere individuelle parametre, men også sikre overordnet processtabilitet og konsistens.

I det næste afsnit vil vi fokusere på materiale-relaterede årsager til lækage, herunder aluminiumlamineret filmkvalitet, elektrolytinteraktion og strukturelle faktorer, der påvirker forseglingsydelsen ved fremstilling af poseceller.

Materiale-Relaterede årsager til lækage i posecelleforsegling

Mens varmeforseglingsparametre definerer, hvordan posen er limet, bestemmer materialernes iboende egenskaber, om der kan opnås en stabil og holdbar forsegling. Selv med vel-optimerede procesforhold kan defekter i den aluminiumlaminerede film, inkompatibilitet mellem materialer eller ændringer i det kemiske miljø føre til lækage over tid. I mange reelle produktionstilfælde er materiale-relaterede problemer sværere at identificere end procesafvigelser, fordi de muligvis ikke giver umiddelbare defekter, men i stedet fører til gradvis nedbrydning af tætningsgrænsefladen.

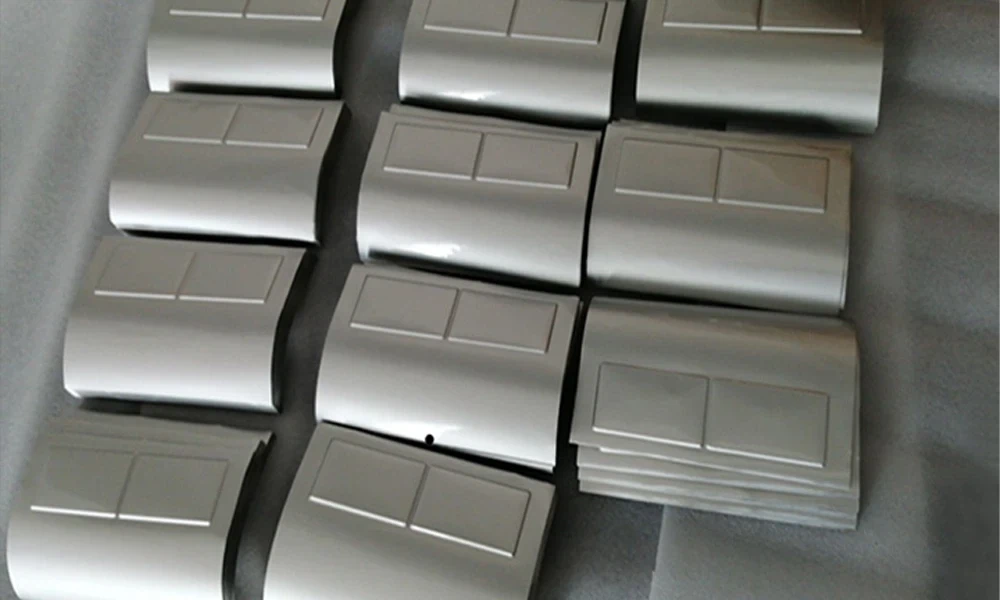

1. Aluminiumlamineret filmkvalitet og strukturelle defekter

Den aluminiumlaminerede film er kernebarrierematerialet i poseceller, og dens kvalitet bestemmer direkte forseglingens pålidelighed. Variationer i filmfremstilling-såsom ujævn tykkelse, uensartet belægning af det indre forseglingslag eller svag vedhæftning mellem lagene-kan påvirke forseglingsydelsen betydeligt.

Hvis det indre varme-forseglingslag har u-ens tykkelse, modtager visse områder muligvis ikke nok smeltet materiale under forseglingen, hvilket resulterer i svag binding. På samme måde kan dårlig vedhæftning mellem aluminiumsfolien og polymerlagene føre til delaminering under termisk eller mekanisk belastning. Når først delaminering sker, kompromitteres barrierefunktionen, hvilket tillader fugt eller gas at trænge ind i cellen.

Derudover kan mikroskopiske defekter såsom nålehuller, ridser eller mikro-revner i aluminiumlaget skabe direkte lækageveje. Disse defekter kan opstå under filmproduktion, opskæring, transport eller håndtering. Fordi aluminiumlaget er ansvarligt for at blokere fugt og ilt, kan selv meget små defekter have en væsentlig indflydelse på langtids-cellestabilitet.

2. Variabilitet mellem materialepartier

I stor- batteriproduktion kan variationer mellem batcher påvirke forseglingsadfærden, selv når den samme materialespecifikation bruges. Forskelle i polymersammensætning, smeltetemperatur eller overfladeegenskaber kan ændre, hvordan materialet reagerer på varme og tryk.

Hvis f.eks. smeltetemperaturen af ​​det indre forseglingslag varierer lidt mellem batcherne, kan en fast forseglingstemperatur give stærk binding for én batch, men utilstrækkelig binding for en anden. Denne type variation er særligt udfordrende, fordi processen virker stabil, men defektraten svinger over tid.

For at løse dette problem skal producenterne ofte implementere indgående materialeinspektion og justere procesparametre baseret på materialeegenskaber. Udstyr med præcis temperaturkontrol og feedback-systemer er også vigtigt for at opretholde ensartet tætningsydelse på tværs af forskellige batcher.

3. Elektrolytinteraktion med tætningsmaterialer

Elektrolytkontamination er en af ​​de mest kritiske materiale-relaterede årsager til lækage. Under påfyldning og håndtering kan små mængder elektrolyt komme i kontakt med tætningsområdet. Elektrolytkomponenter kan interferere med bindingen af ​​polymerlagene ved at ændre overfladeenergi eller forhindre korrekt sammensmeltning under varmeforsegling.

Derudover kan langvarig kemisk interaktion mellem elektrolytten og forseglingslaget forringe polymerstrukturen. Nogle elektrolytformuleringer kan forårsage hævelse, blødgøring eller kemisk nedbrydning af det indre lag, især ved forhøjede temperaturer. Over tid kan dette reducere tætningsstyrken og føre til lækage, selvom den oprindelige tætning var acceptabel.

Dette problem er særligt vigtigt i applikationer med høj-energi eller høj-temperatur, hvor tætningsmaterialets kemiske stabilitet bliver en nøglefaktor for langsigtet-pålidelighed.

4. Fanematerialer og tætningsgrænsefladekompleksitet

Tilstedeværelsen af ​​elektrodeflige introducerer yderligere kompleksitet i forseglingsprocessen. Tabs er typisk lavet af aluminium eller kobber og skal passere gennem tætningsområdet for at forbinde de interne elektroder til eksterne kredsløb. Fordi metal- og polymermaterialer har forskellige termiske udvidelseskoefficienter og overfladeegenskaber, er det vanskeligere at opnå en ensartet tætning omkring fligene end at forsegle flade filmoverflader.

Hvis forseglingsparametrene ikke er optimeret til dette område, kan der forekomme mellemrum eller svag binding ved grænsefladen mellem tappen og posefilmen. Disse områder er almindelige lækagepunkter, fordi de oplever højere mekanisk belastning under drift og håndtering. Derudover kan skarpe kanter eller overfladeruhed på fligene beskadige tætningslaget, hvilket yderligere øger risikoen for lækage.

For at forbedre tætningspålideligheden i disse områder kan producenter bruge specialiserede tætningsdesign, yderligere tætningslag eller optimeret fliggeometri for at sikre bedre kontakt og binding.

5. Aldring og miljøpåvirkninger på materialer

Materialeegenskaber kan ændre sig over tid på grund af miljøeksponering. Fugtighed, temperatursvingninger og opbevaringsforhold kan påvirke både den laminerede aluminiumsfilm og elektrolytten. For eksempel kan fugtabsorption af polymerlaget ændre dets smelteadfærd og reducere tætningsstyrken.

Tilsvarende kan langvarig udsættelse for høj temperatur fremskynde ældning af klæbemiddellagene, hvilket svækker bindingen mellem aluminiumsfolien og polymerlagene. Disse ændringer er muligvis ikke umiddelbart synlige, men kan reducere forseglingens langsigtede-pålidelighed betydeligt.

Af denne grund er streng kontrol med opbevaringsforhold for emballagematerialer og korrekte håndteringsprocedurer afgørende i batterifremstilling. Materialer bør opbevares i kontrollerede miljøer med lav luftfugtighed og stabil temperatur for at bevare deres oprindelige egenskaber.

6. Resumé

Materiale-relaterede faktorer spiller en fundamental rolle i lækage af poseceller. Selv med præcis proceskontrol kan defekter i den laminerede aluminiumsfilm, variation mellem materialebatcher, elektrolytinteraktion og strukturel kompleksitet omkring fligene alle føre til lækage. I modsætning til procesrelaterede-problemer, som ofte kan rettes ved at justere parametre, kræver materiale-relaterede problemer omhyggelig materialevalg, kvalitetskontrol og kompatibilitetsevaluering.

I praksis opnås tætningspålidelighed kun, når både proces og materialer er godt kontrolleret. Materialer af høj-kvalitet reducerer risikoen for iboende defekter, mens stabile procesforhold sikrer, at tætningsgrænsefladen er udformet korrekt.

I det næste afsnit vil vi fokusere på detektionsmetoder for lækage af poseceller, herunder visuel inspektion, vakuumtestning, tryk-baserede metoder og avancerede ikke-destruktive testteknikker, der bruges i moderne batteriproduktion til at identificere forseglingsdefekter, før de fører til fejl.

Detektionsmetoder for lækage af posecelleforsegling

Identifikation af forseglingslækage i poseceller er et kritisk trin for at sikre produktets pålidelighed og opretholde et højt produktionsudbytte. I modsætning til åbenlyse mekaniske defekter stammer mange lækageproblemer fra mikroskopiske kanaler eller svage bindingszoner, der ikke er synlige under standardinspektion. Derfor skal effektive detektionsmetoder være i stand til at identificere begge delemakro-lækage(synlige defekter) ogmikro-lækage(langsom gas- eller fugtindtrængning over tid).

I moderne batteriproduktion implementeres lækagedetektion typisk på flere trin, herunder efter-forseglingsinspektion, efter-påfyldningsverifikation og endelig kvalitetskontrol før dannelse eller forsendelse. Valget af detektionsmetode afhænger af produktionsskala, påkrævet følsomhed og omkostningsovervejelser.

1. Visuel inspektion og grundlæggende screening

Visuel inspektion er den enkleste og mest udbredte metode i både laboratorie- og produktionsmiljøer. Operatører eller automatiserede synssystemer kontrollerer forseglingsområdet for synlige defekter, såsom rynker, ufuldstændig forsegling, forurening eller deformation.

Selvom visuel inspektion er hurtig og omkostningseffektiv-, har den klare begrænsninger. Den kan kun identificere defekter på overflade-niveau og kan ikke registrere mikro-lækageveje inde i tætningsgrænsefladen. Som følge heraf bruges visuel inspektion typisk som et første screeningstrin frem for en endelig kvalitetssikringsmetode.

2. Vakuumlækagetest

Vakuumlækagetest er en af ​​de mest almindelige metoder til at detektere lækage af poseceller, især i pilotlinjer og produktionslinjer. I denne metode placeres cellen inde i et forseglet kammer, og trykket inde i kammeret reduceres. Hvis posen har lækageveje, vil gas inde i cellen undslippe, hvilket forårsager målbare trykændringer.

Denne metode er forholdsvis enkel og velegnet til inline test. Den kan detektere mellemstore til små lækagefejl og bruges i vid udstrækning efter forsegling eller efter elektrolytpåfyldning. Dens følsomhed afhænger dog af kammerets stabilitet og nøjagtigheden af ​​tryksensorer. Meget små lækageveje detekteres muligvis ikke, hvis testbetingelserne ikke er optimeret.

3. Test af trykfald

Trykfaldstest er en anden almindeligt anvendt metode, især i automatiserede produktionslinjer. Cellen udsættes for et kontrolleret trykmiljø, og systemet overvåger, hvordan trykket ændrer sig over tid. En stabil celle skal holde trykket inden for et defineret område, mens en utæt celle vil vise et målbart trykfald.

Sammenlignet med simpel vakuumtestning kan trykfaldsmetoder give mere kvantitative resultater og er velegnede til test med høj-gennemstrømning. Metoden kræver dog præcis kalibrering og stabile miljøforhold for at undgå falske positive eller falske negative.

4. Heliumlækagedetektion

Heliumlækagedetektion er en høj-følsom metode, der bruges i avancerede fremstillings- og F&U-miljøer. I denne teknik bruges heliumgas som sporstof på grund af dens lille molekylære størrelse og inerte natur. Cellen udsættes for helium, og specialiserede detektorer måler, om helium passerer gennem tætningsgrænsefladen.

Denne metode kan opdage ekstremt små lækageveje, som andre metoder kan gå glip af. Det er især nyttigt til evaluering af forseglingskvalitet under procesudvikling eller til applikationer med høj-pålidelighed. Heliumlækagedetektion er dog relativt dyr og langsommere end andre metoder, hvilket gør den mindre egnet til fuld-inline-inspektion i høj-produktion.

5. Elektrokemisk og præstationsbaseret-detektion

I nogle tilfælde opdages lækage indirekte gennem elektrokemisk testning. Celler med tætningsdefekter kan vise unormal adfærd under dannelse eller cykling, såsom øget intern modstand, kapacitetstab eller gasdannelse. Selvom denne metode ikke direkte måler lækage, kan den identificere celler, der er blevet påvirket af tætningsproblemer.

Det er dog ikke ideelt at stole udelukkende på elektrokemiske tests, da lækage først kan blive synlig, efter at der allerede er sket en væsentlig nedbrydning. Derfor bruges denne metode normalt som en supplerende kontrol frem for en primær detektionsteknik.

6. Avancerede ikke-destruktive testmetoder

Med udviklingen af ​​batteriproduktionsteknologi introduceres mere avancerede metoder til ikke--destruktiv testning (NDT). Disse kan omfatte billeddannelsesteknikker, akustiske metoder eller andre sensor-baserede tilgange, der kan detektere interne defekter uden at beskadige cellen.

Mens disse teknologier stadig udvikler sig, tilbyder de potentialet for højere følsomhed og bedre integration med automatiserede produktionslinjer. I fremtiden kan sådanne metoder spille en større rolle i at sikre forseglingspålidelighed, især for høj-ydeevne eller sikkerheds-kritiske batteriapplikationer.

7. Sammenligning af detektionsmetoder

8. Praktisk implementeringsstrategi

I virkelige produktionsmiljøer er ingen enkelt detektionsmetode tilstrækkelig til at garantere forseglingskvalitet. I stedet bruger producenterne typisk en kombination af metoder på forskellige stadier. For eksempel kan visuel inspektion anvendes umiddelbart efter forsegling, efterfulgt af vakuum- eller trykprøvning til inline kvalitetskontrol og til sidst elektrokemisk prøvning under dannelsen.

Målet er at opdage defekter så tidligt som muligt for at reducere materialespild og forbedre produktionseffektiviteten. Tidlig-detektion er særlig vigtig, fordi lækagedefekter bliver dyrere at håndtere, efterhånden som cellen skrider frem gennem efterfølgende processer.

9. Sammenfatning

Lækagedetektion er en kritisk komponent i fremstillingen af ​​poseceller. Fordi mange tætningsdefekter ikke er synlige, er pålidelige testmetoder såsom vakuumtestning, trykfald og heliumdetektion nødvendige for at sikre produktkvaliteten. Valget af metode afhænger af den nødvendige følsomhed, produktionsskala og omkostningsbegrænsninger, men i de fleste tilfælde giver en kombination af teknikker de bedste resultater.

I det sidste afsnit vil vi opsummere de vigtigste årsager til lækage af poseceller og diskutere, hvordan integreret proceskontrol og udstyrsoptimering kan hjælpe producenter med at reducere defekter og forbedre den overordnede batteripålidelighed.

Integrerede strategier til at minimere lækage af posecelleforsegling

At opnå pålidelig forsegling i poseceller kræver enholistisk tilgangder omhandler både proceskontrol og materialekvalitet. I stedet for at behandle lækage som et problem, der skal opdages bagefter, implementerer top-batteriproducenterproaktive strategierpå tværs af hele produktionskæden, fra materialevalg til slutinspektion.

1. Optimering af varmeforseglingsparametre

Den første forsvarslinje mod lækage er præcis kontrol af varmeforseglingsprocessen. Producenter bør etablere enoptimalt procesvindueder tegner sig for samspillet mellem temperatur, tryk, opholdstid og afkøling. Dette omfatter:

• Temperaturprofilering: Sikrer ensartet varmefordeling langs forseglingsgrænsefladen, især for brede eller uregelmæssigt formede poser.
• Trykkalibrering: Justering af forseglingskæber for at påføre ensartet tryk over hele forseglingsbredden, inklusive flige og hjørner.
• Kontrolleret opholdstid: Optimering af varigheden af ​​varme- og trykpåføring for fuldt ud at smelte og binde polymerlaget uden at forårsage nedbrydning.
• Kølestyring: Implementering af kontrolleret eller aktiv køling for at reducere intern belastning og opretholde tætningens integritet.

Brugerinline procesovervågningsåsom temperatursensorer, tryktransducere og automatiserede feedback-systemer kan reducere variationen betydeligt og sikre ensartet forseglingskvalitet på tværs af batcher.

2. Materialevalg og kvalitetskontrol

Selv med perfekt proceskontrol kan dårlige materialer kompromittere tætningsintegriteten. Producenter skal sikre, ataluminiumlaminerede film, klæbemidler og polymerlagopfylde strenge specifikationer. Nøgleovervejelser omfatter:

• Filmens ensartethed: Tykkelse og sammensætning skal være ensartet for at muliggøre fuldstændig sammensmeltning under forsegling.
• Overfladekvalitet: Undgå huller, ridser eller forurening, der kan fungere som lækageveje.
• Kemisk kompatibilitet: Sikring af, at polymerlag er modstandsdygtige over for elektrolyteksponering og langtidsældning-.
• Batchverifikation: Test af nye materialebatcher for smelteadfærd og bindingsydelse før fuld-produktion.

Ved at integrere materialeinspektion med procesjusteringer kan producenter opnå højere forseglingspålidelighed uden overdreven efterarbejde eller skrot.

3. Udstyrsvedligeholdelse og kalibrering

Mekanisk stabilitet af tætningsudstyr er afgørende. Fejljustering, slidte komponenter eller inkonsekvent aktivering kan føre til svage bindinger. En robustforebyggende vedligeholdelsesprogrambør omfatte:

• Periodisk kalibrering af tætningskæber til tryk og justering.
• Regelmæssig inspektion af varmeelementer og temperaturfølere.
• Verifikation af tætningshovedets fladhed og mekaniske tolerancer.
• Sikrer jævn, vibrationsfri-drift for at opretholde ensartet kontakt under forseglingen.

Automatiserede linjer drager fordel af sensorer og PLC-baseret kontrol til at detektere afvigelser i real-tid og reducere forekomsten af ​​defekte tætninger.

4. Multi-detektion og kvalitetssikring

Selv med optimal proces- og materialekontrol forbliver lækagedetektion et kritisk sikkerhedsnet. ENtrinvis inspektionsstrategikombinerer flere komplementære metoder for at sikre output af høj-kvalitet:

• Visuel inspektion for defekter på umiddelbar overflade-.
• Vakuum- eller trykfaldstest for mellemstore-lækager.
• Heliumlækagedetektion til applikationer med høj-følsomhed eller R&D-validering.
• Elektrokemisk test til indirekte bekræftelse af interne defekter.

Implementering af en inspektionsproces i flere-trin giver mulighed for tidlig identifikation af problematiske poser, minimerer nedstrømsspild og forhindrer defekte celler i at nå kunder.

5. Uddannelse og operatørekspertise

Endelig spiller menneskelige faktorer en væsentlig rolle for tætningspålidelighed. Korrekt træning sikrer, at operatørerne forstårindbyrdes afhængighed af procesparametre og materialeadfærd, hvilket giver dem mulighed for at identificere anomalier og reagere effektivt. Erfarne medarbejdere kan justere linjehastighed, temperatur eller tryk i realtid-, når der opstår materialevariationer, hvilket reducerer sandsynligheden for lækagefejl.

6. Casestudie: Integreret tilgang i pilotlinjer

For eksempel pilotlinjer, der inkorporererinline vakuumlækagedetektionogautomatisk forseglingsparameterfeedbackhar rapporteret en reduktion af forseglingsrelaterede-defekter med over 60 % sammenlignet med konventionelle manuelle metoder. Kombineret med filmvalg af høj-kvalitet og kontrolleret miljølagring opnår disse linjer både høj gennemløb og pålidelighed, hvilket viser vigtigheden af ​​en integreret tilgang.

7. Resumé og bedste praksis

For at minimere lækage af posecelleforsegling bør producenterne fokusere påtre søjler:

• Procesoptimering– præcis styring af temperatur, tryk, opholdstid og afkøling.
• Materiel integritet– laminerede film af høj-kvalitet i aluminium og kompatibilitet med elektrolytter.
• Detektion og feedback– test i flere-trin og inline-overvågning for at opdage defekter tidligt.

Ved at henvende sig til beggetekniske og materialemæssige faktorer, kan producenter reducere risikoen for lækage, forbedre produktionsudbyttet og sikre langsigtet-pålidelighed af deres batteriprodukter.
